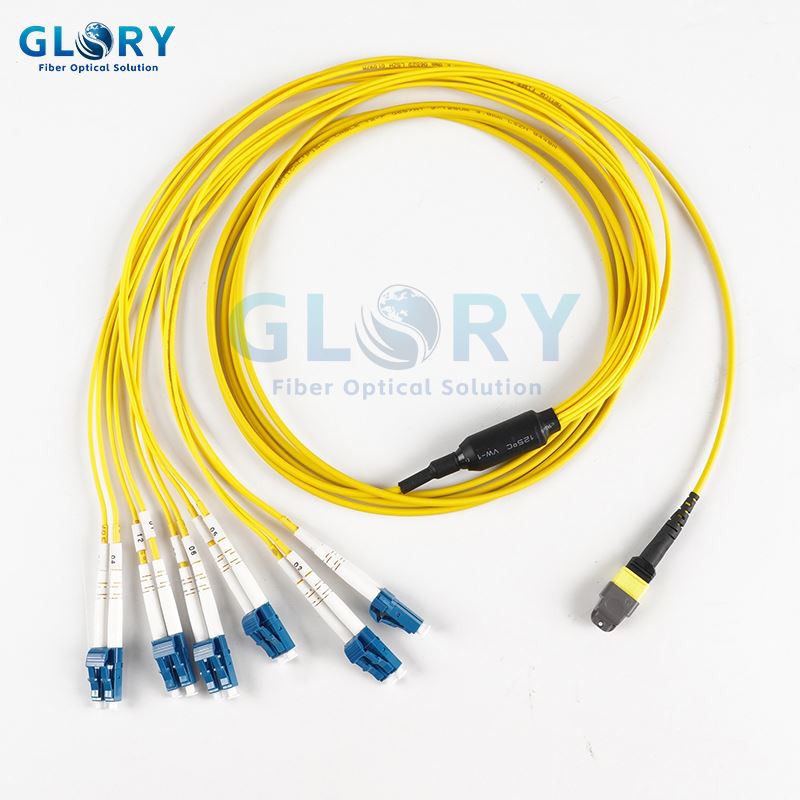

12jadrový kábel MTP na LC Breakout
MTP je systém predbežného pripojenia optických vlákien- s vysokou hustotou, ktorý sa vo všeobecnosti používa v troch oblastiach.
•Aplikácia dátového centra s prostredím s vysokou hustotou
• Optické vlákno do budovy
•Aplikácia interného konektora vo vláknovom zariadení.
Kábel MTP/MPO, nazývaný aj prerušovací kábel MTP/MPO alebo kábel MTP/MPO ventilátor{0}}, je kábel z optických vlákien zakončený konektormi MTP/MPO na jednom konci a konektormi MTP/MPO/LC/FC/SC/ST/MTRJ (všeobecne MTP na LC) na druhom konci. Hlavný kábel je zvyčajne 3,0 mm LSZH okrúhly kábel, prerušovací kábel 2,0 mm. K dispozícii je konektor MPO/MTP samica a samce a konektor typu samec má kolíky. Všetky konektory MPO/MTP používame značky USConec. Všetky naše optické káble MPO/MTP sú v súlade s normami IEC-61754-7 a TIA-604-5. Môžeme urobiť štandardný typ aj elitný typ. Pre plášťový kábel môžeme urobiť 3,0 mm okrúhly kábel, tiež môže byť plochý plášťový kábel alebo holý páskový kábel MTP.
Káble MTP to LC Breakout Cable sú navrhnuté pre aplikácie s vysokou hustotou vyžadujúce vysoký výkon a rýchlu inštaláciu a spĺňajú rôzne požiadavky na káblové vlákna.

Špecifikácie MTP/MPO

Typ	Single Mode		Single Mode		Viacnásobný režim
	(APC poľština)		(UPC poľština)		(PC poľština)
Počet vlákien	8,12,24 atď.		8,12,24 atď.		8,12,24 atď.
Typ vlákna	G652D, G657A1 atď.		G652D, G657A1 atď.		OM1, OM2, OM3 atď.
Maximálna strata vloženia	Elita	Štandardné	Elita	Štandardné	Elita	Štandardné
	Nízka strata		Nízka strata		Nízka strata
	Menšie alebo rovné 0,35 dB	Menšie alebo rovné 0,75 dB	Menšie alebo rovné 0,35 dB	Menšie alebo rovné 0,75 dB	Menšie alebo rovné 0,35 dB	Menšie alebo rovné 0,60 dB
Návratová strata	Väčšie alebo rovné 60 dB		Väčšie alebo rovné 60 dB		NA
Trvanlivosť	Väčšie alebo rovné 500-krát		Väčšie alebo rovné 500-krát		Väčšie alebo rovné 500-krát
Prevádzková teplota	-40 stupňov ~ +80 stupňov		-40 stupňov ~ +80 stupňov		-40 stupňov ~ +80 stupňov
Testovacia vlnová dĺžka	1310 nm		1310 nm		1310 nm

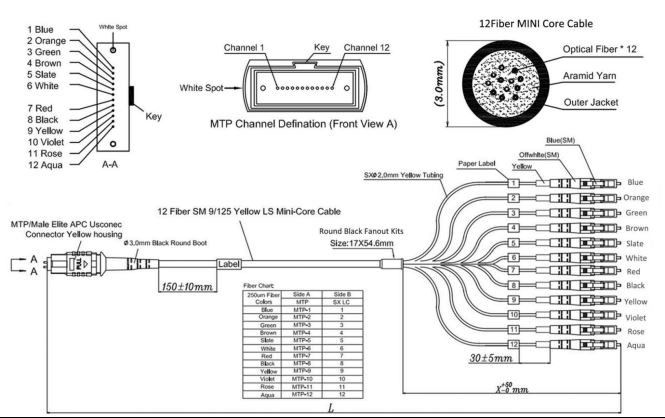

Nižšie uvedená špecifikácia MTP na LC Breakout Cable ako referencia. Konektor MTP je samec Elite APC Usconec Connector žltý kryt, kábel je 12-vláknový jednovidový minijadrový kábel, okrúhle-výstupné súpravy, prerušovací 2,0 mm. Vnútorná farba vlákna od 1 ~ 12 je modrá, oranžová, zelená, hnedá, bridlicová, biela, červená, čierna, žltá, fialová, ružová, aqua.

product-665-418

Vlastnosti

•Jeden konektor MTP/MPO na jednom konci, ktorý sa rozdelí na konektory 4/6LC
• Navrhnuté tak, aby šetrili priestor na prednom paneli a zjednodušili správu vlákien
• Podpora použitia pri pripájaní priamo k 40G transceiverom

• Strata pri vkladaní menšia alebo rovná 0,75 dB
•Return loss: MTP/MPO>=55dB, LC>=50dB
• V súlade s normou IEC-61754-7 a TIA-604-5 (FOCIS-5)
• Prevádzková teplota: -40 stupňov ~ 80 stupňov

Aplikácie prerušovacieho kábla MTP na LC

• Nasadenie optických sietí
• Fast Ethernet
• Gigabit Ethernet

Sprievodca nákupom

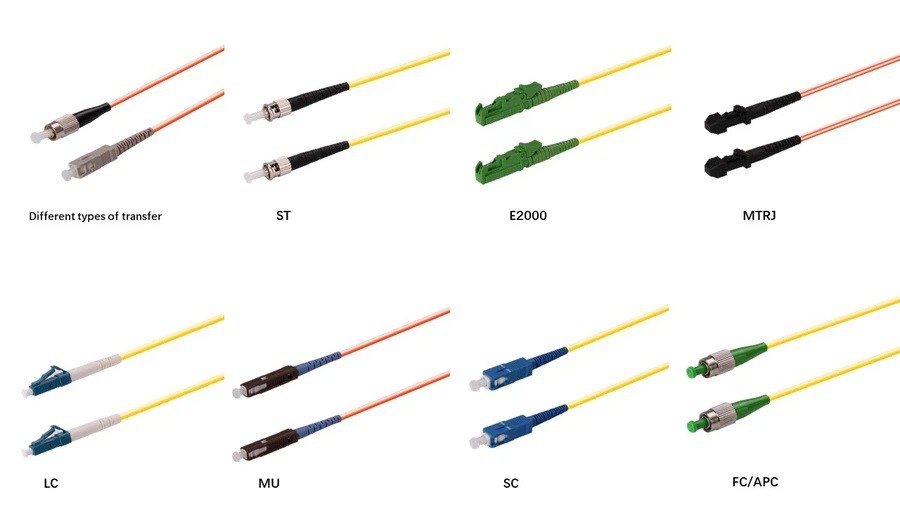

1. Vyberte si typ konektora, ktorý potrebujete.

product-900-506

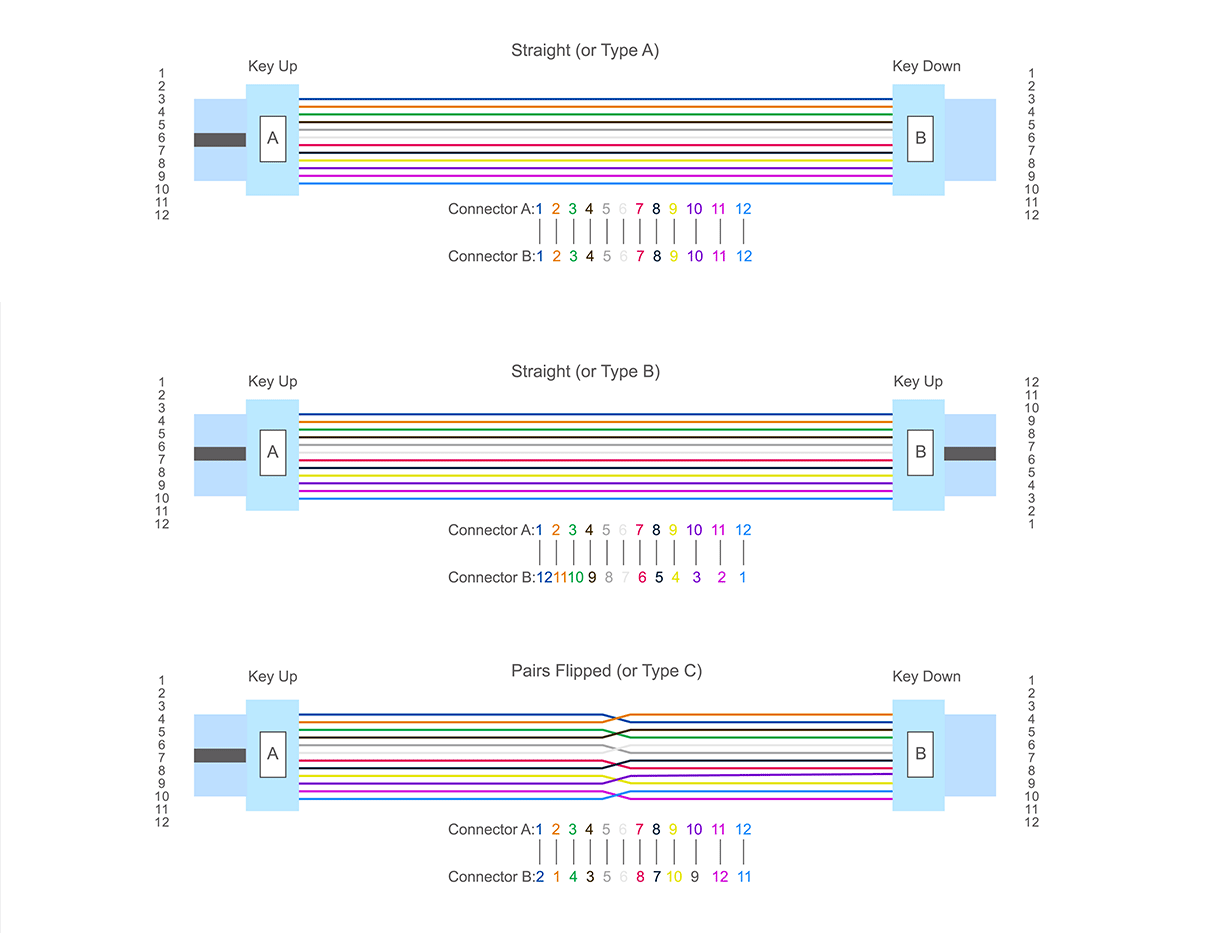

2 Tri metódy polarity Typ A, Typ B a Typ C sa používajú na zaručenie správneho obojsmerného priradenia-.
Poznámka: Keď je pripojený k dvom 40G QSFP+ transceiverom, zvoľte prosím kríž typu B ako polaritu; keď je pripojený k inému zariadeniu, ako je napríklad kazeta MTP LGX Cassette, môžete si vybrať ľubovoľnú polaritu podľa potreby.

product-1210-933

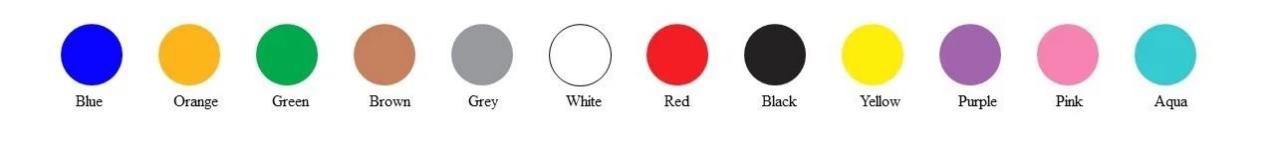

3 Farbu kábla je možné prispôsobiť.

product-1269-149

Servis a podpora

Komplexná záruka a prispôsobenie
Zaručujeme výkon nášho kábla MTP to LC Breakout Cable, pričom každá zostava je 100 % testovaná, aby spĺňala normy IEC-61754-7 a TIA-604-5. Ponúkame rozsiahle prispôsobenie na základe aplikácií, aby sme splnili presné požiadavky: výber typu a počtu vlákien (jednomódový G652D/G657A alebo multimódový OM3/OM4/OM5, v 8, 12 alebo 24 vláknach), lesk a typ konektora (MTP/MPO UPC/APC až LC/SC/FC), konfigurácia kábla (typ B0mm alebo okrúhly, plochý A) stuha, LSZH, OFNR/OFNP) a vlastné dĺžky. K dispozícii sú štandardné aj elitné/nízkostratové konektory.

Technická odbornosť pre integráciu s vysokou{0}}hustotou
Náš technický tím poskytuje odbornú podporu pri navrhovaní a nasadzovaní prelomových riešení. Pomáhame s výberom a validáciou polaritnej schémy pre vaše špecifické zariadenia (vysielače, kazety, panely), plánovaním vedenia káblov na optimalizáciu priestoru a spravovateľnosti v hustých stojanoch a analýzou rozpočtu strát systému. Vášmu tímu nasadenia môžeme poskytnúť podrobné-nákresy a príručky integrácie.
