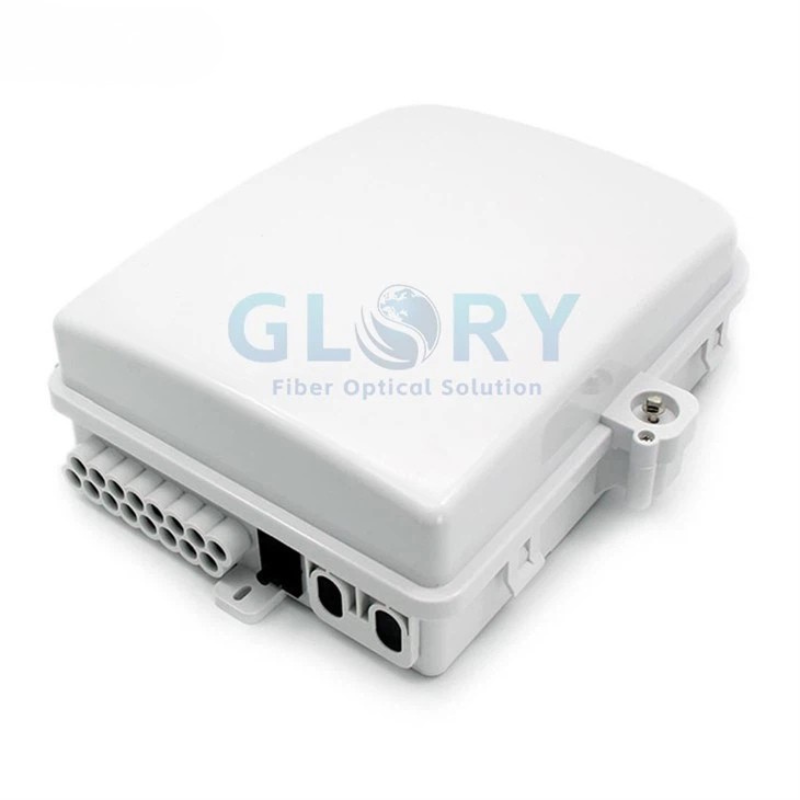

GL-Fibre Distribution Box FDB-24D - 24-Port vonkajší kryt na stenu

Fiber Optic Box Wall je kľúčovým krytom v sieťach s optickými vláknami. Slúži ako chránený spojovací bod medzi hlavným optickým káblom a jednotlivými linkami vedúcimi do domácností alebo firiem. Jeho hlavnou úlohou je bezpečne umiestniť jemné spoje a spojenia, ktoré smerujú optické signály, čím sa zabezpečí spoľahlivý výkon.
Tieto boxy sú vyrobené s ohľadom na odolnosť a obsahujú kryty odolné voči poveternostným vplyvom a UV-žiareniu, často vyrobené z odolných materiálov, ako je PC+ABS, s krytím IP65, aby odolali nepriazni počasia, prachu a fyzickým nárazom. Kompaktný dizajn je navrhnutý pre efektívnosť a optimalizáciu priestoru vo vonkajšom prostredí.
Vnútri Fiber Optic Box poskytuje organizovaný priestor na spájanie vlákien, ukladanie dodatočných voľných káblov a integráciu pasívnych komponentov, ako sú PLC rozbočovače, ktoré rozdeľujú jeden optický signál pre viacerých používateľov. To z neho robí kľúčový uzol v nasadení FTTx, ktorý podporuje rôzne konfigurácie vlákien.
Tieto boxy sú navrhnuté na jednoduchú inštaláciu a zvyčajne podporujú{0}}montáž na stenu alebo tyč{1}}, často s funkciami, ako je-menej prístup k nástroju na zjednodušenie nasadenia a údržby. Stručne povedané, táto spojovacia skrinka zaisťuje spoľahlivý, chránený a spravovateľný prechodový bod pre vaše pripojenie z optických vlákien.

Špecifikácie

Parameter	Podrobnosti
Názov produktu	FDB Fiber Distribution Box
Model	GL-FDB-24D
Veľkosť (D×Š×V)	335 × 295,5 × 117,2 mm
Materiál	ABS+PC alebo ABS
Stupeň ochrany	IP65
Prevádzková teplota	-40 stupňov až +60 stupňov
Káblové porty	2 porty pre kábel 7-12 mm, 2 porty pre kábel 6-8 mm, 24 portov pre káble s priemerom 2-4 mm
Maximálna kapacita vlákna	24 jadier
Typy adaptérov	SC, LC, FC
Montáž	Stena alebo stĺp

Kľúčové vlastnosti

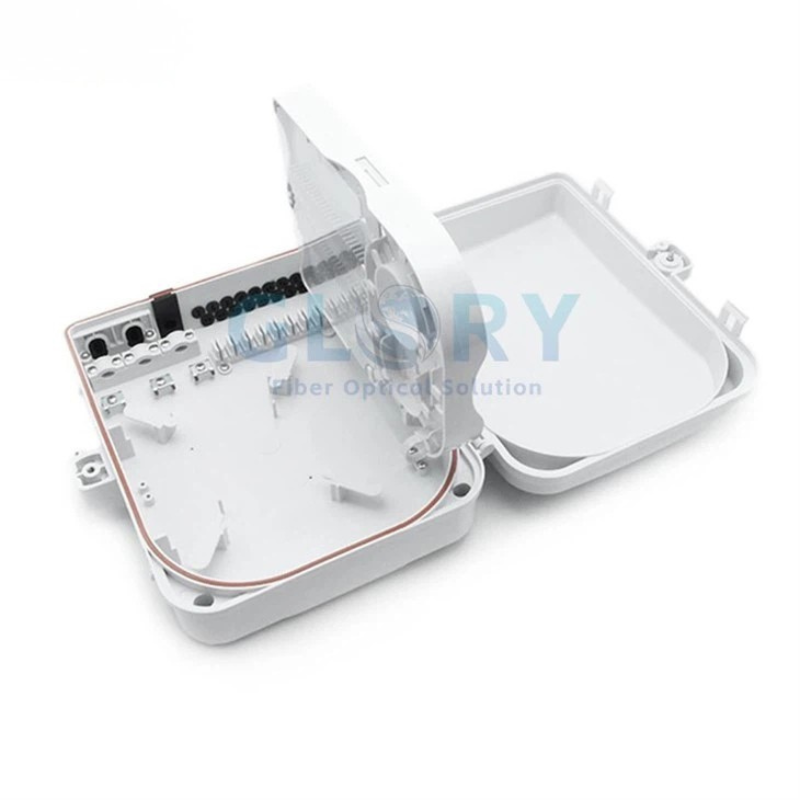

• Skladá sa z hlavného telesa (krytu), -zásobníka na optické spoje a upevňovacieho rámu rozdeľovača.
• Je rozdelená na dve časti: jedna sa pripája k optickým káblom na fúzne spájanie medzi optickým káblom a pigtailom vlákna, zatiaľ čo druhá sa pripája k prepojovaciemu káblu.
• Kombinuje fúzne spájanie, pripojenie, ukladanie voľných vlákien a správu prepojovacích káblov do integrovaného systému.
• Prebytočné vlákna možno navinúť okolo dvoch určených plastových krúžkov, čím sa zabezpečí polomer ohybu väčší ako 40 mm.
• Panel adaptéra zabezpečuje adaptéry, ktoré sú kompatibilné s rôznymi typmi adaptérov, čo umožňuje jednoduchú obsluhu a zabraňuje náhodnému poškodeniu vlákien.
• Káble môžu byť vedené do FDB boxu zo spodnej strany, pričom vstupný bod je chránený špeciálnymi gumovými tesneniami.

Podmienky pracovného prostredia

• Pracovná teplota: -40 stupňov +60 stupňov
• Relatívna vlhkosť: 93 % alebo menej (pri +40 stupňoch)
• Atmosférický tlak: 62kpa~101kpa (približná nadmorská výška 0-5000 m)
• Strata vloženia: Menšia alebo rovná 0,35 dB
• Spätná strata: Väčšia alebo rovná 50 dB
• Plug durability：>1000 krát
• Izolačný odpor: väčší alebo rovný 1000MΩ/500v(DC)
• Grounding resistance ： >3000V (DC)/1min bez poruchy, preskoku

Aplikácia

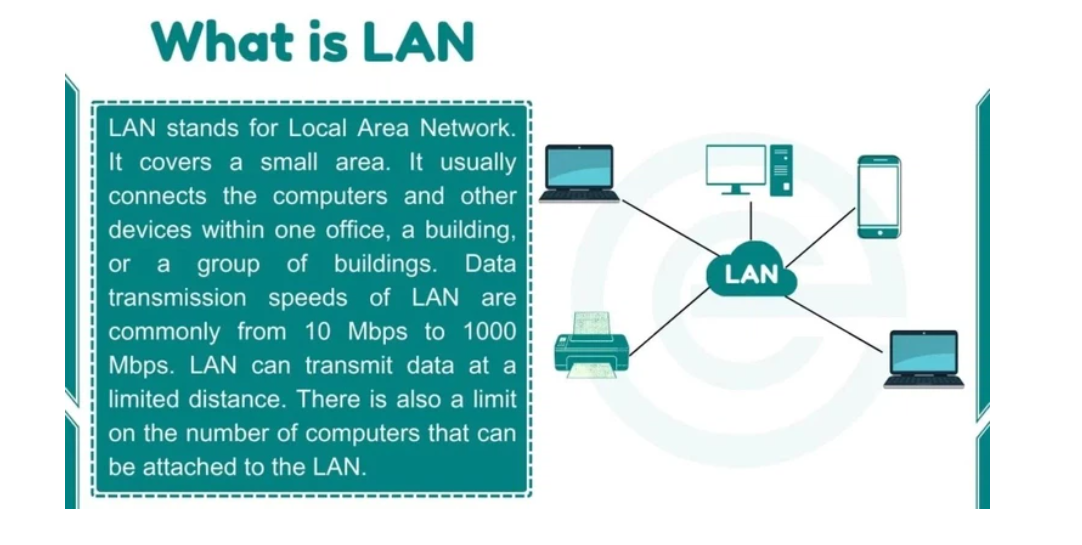

V prostrediach LAN využívajúcich optické vlákna hrá Fibre Distribution Box (FDB) zásadnú úlohu pri organizovaní a ochrane fyzických pripojení optických vlákien. Slúži ako centrálny bod na spájanie a správu optických káblov a zabezpečuje čisté a bezpečné rozhranie medzi chrbticovou sieťou a koncovým{1}}užívateľským zariadením v aplikáciách, ako je FTTH (Fibre to the Home) a podnikových sieťach. Jeho robustný vonkajší-kryt chráni jemné koncovky vlákien pred prachom, vlhkosťou a fyzickými vplyvmi, čo je nevyhnutné pre zachovanie spoľahlivosti siete.
