"4,5*9,8mm toneable SST Flat Drop Fiber Cables with Copper Tracer Wire" predstavujú sofistikované a vysoko efektívne riešenie pre potreby moderných telekomunikácií a prenosu dát. Tieto káble sú navrhnuté tak, aby poskytovali spoľahlivé a vysokovýkonné pripojenie-, vďaka čomu sú ideálne pre rôzne aplikácie, od širokopásmových inštalácií v domácnostiach až po komerčné dátové siete.

Jadrom "4,5*9,8mm Toneable SST FTTX Fiber Optic" je dizajn, ktorý kombinuje odolnosť s flexibilitou. Rozmery 4,5 mm v priemere a 9,8 mm na šírku odrážajú robustnú, no napriek tomu zvládnuteľnú veľkosť, ktorá je-vhodná pre rôzne prostredia inštalácie. Konštrukcia kábla zahŕňa jedno-režimové alebo viac{8}}režimové optické jadro v závislosti od konkrétnych požiadaviek siete. Samotné vlákno je obklopené ochrannou vrstvou, ktorá zaisťuje minimálnu stratu signálu a zachováva integritu na veľké vzdialenosti.

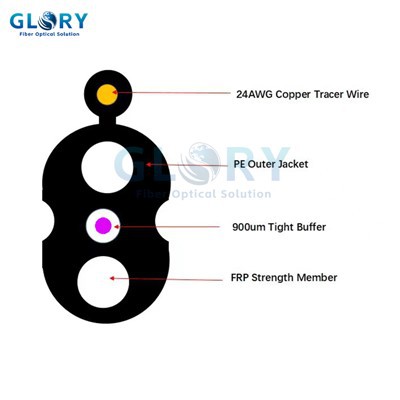

Kľúčovou vlastnosťou týchto optických vlákien FTTX je ich tonovateľnosť, ktorá výrazne zjednodušuje proces lokalizácie a identifikácie konkrétnych káblov počas inštalácie a údržby. Funkciu tónovania uľahčuje integrovaný medený sledovací drôt, ktorý vedie pozdĺž prameňov optických vlákien v kábli. Tento sledovací kábel možno použiť s tónovými generátormi a sondami na sledovanie trasy kábla, čo uľahčuje správu a odstraňovanie problémov so sieťovou infraštruktúrou.

„Toneable SST“ v názve produktu sa vzťahuje na pokročilú technológiu optických vlákien s jedným{0}}režimom alebo s viacerými{1}}režimami (SST), ktorá sa používa v týchto kábloch. Technológia SST je navrhnutá tak, aby poskytovala výnimočný výkon s nízkym útlmom a veľkou šírkou pásma. To zaisťuje, že prenos dát je efektívny a spoľahlivý aj na veľké vzdialenosti. Káble podporujú-vysokorýchlostný internet, streamovanie HD videa a ďalšie{6}}aplikácie náročné na dáta, vďaka čomu sú vhodné na domáce aj komerčné použitie.

Vlastnosti

• Štandardné postupy a kompatibilita hardvéru
• Ochrana vlákien a integrita signálu
• Prijateľnosť materiálu

• Eliminuje požiadavky na spojenie a uzemnenie
• Zlepšuje jednoduchosť manipulácie a inštalácie; znižuje náklady na prepravu a skladovanie

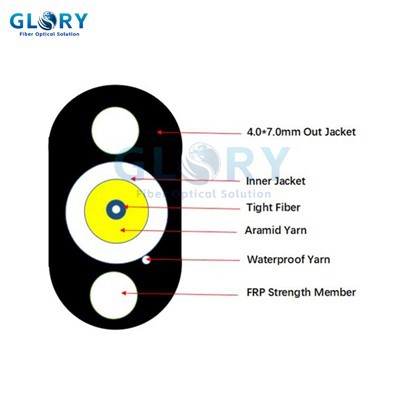

Káblové konštrukcie

POLOŽKY		POPIS
Počet vlákien		1
Pevný nárazník	OD (mm):	0.9±0.05
	Materiál:	ĽSZH
In Sheath	OD (mm):	3.0
	Materiál:	ĽSZH
Pevný člen		Aramidová priadza
Materiál vodného bloku:		Priadza blokujúca vodu
Pevný člen		G-FRP-1,6 mm
Plášť	Hrúbka:	Nie. 0.8 mm
	Materiál:	HDPE
OD kábla (mm)		4,5 x 9,8 mm ± 0,3
Čistá hmotnosť (kg/km)		43

Optické vlákno

POLOŽKY	JEDNOTKY	ŠPECIFIKÁCIA
Typ vlákna		G652D	G657A
Útlm	dB/km	1310 nm Menšie alebo rovné 0,36 1550 nm Menšie alebo rovné 0,22
Chromatická disperzia	ps/nm.km	1310 nm Menšie alebo rovné 3,5 1550nm Menšie alebo rovné 18 1625 nm Menšie alebo rovné 22
Sklon nulového rozptylu	ps/nm2.km	Menšie alebo rovné 0,092
Vlnová dĺžka s nulovou disperziou	nm	1300 ~ 1324
Cut-vlnová dĺžka (lcc)	nm	Menšie alebo rovné 1260
Útlm vs. ohýbanie (60 mm x 100 otáčok)	dB	(polomer 30 mm, 100 krúžok ) Menšie alebo rovné 0,1 @ 1625 nm	(polomer 10 mm, 1 krúžok) Menší alebo rovný 1,5 pri 1625 nm
Režim Priemer poľa	mm	9,2 ± 0,4 pri 1310 nm	9,2 ± 0,4 pri 1310 nm
Jadro-Clad Concentricity	mm	Menšie alebo rovné 0,5	Menšie alebo rovné 0,5
Priemer obkladu	mm	125±1	125±1
Obloženie Nekruhovosť-	%	Menšie alebo rovné 0,8	Menšie alebo rovné 0,8
Priemer povlaku	mm	245±5	245±5
Dôkazný test	Gpa	Väčšie alebo rovné 0,69	Väčšie alebo rovné 0,69

Mechanický a ekologický výkon kábla

NIE	POLOŽKY	SKÚŠOBNÁ METÓDA	KRITÉRIÁ PRIJÍMANIA
1	Skúška ťahovým zaťažením	Skúšobná metóda: IEC 60794-1-E1 - Dlhé-zaťaženie v ťahu: 350 N - Krátke-ťažné zaťaženie: 800 N - Dĺžka kábla: Väčšia alebo rovná 50 m	- Prírastok útlmu@1550nm: menší alebo rovný 0,1dB - Žiadne praskanie plášťa a lámanie vlákien
2	Test odolnosti proti rozdrveniu	Skúšobná metóda: IEC 60794-1-E3 - Dlhé zaťaženie: 300 N/100 mm - Krátke zaťaženie: 1000 N/100 mm Doba načítania: 1 minúta	- Prírastok útlmu@1550nm: menší alebo rovný 0,1dB - Žiadne praskanie plášťa a lámanie vlákien
3	Test odolnosti proti nárazu	Skúšobná metóda: IEC 60794-1-E4 - Výška nárazu:１ｍ - Nárazová hmotnosť: 450ｇ - Bod vplyvu: väčší alebo rovný 5 - Frekvencia dopadu: Väčšia alebo rovná 3/bod	- Prírastok útlmu@1550nm: menší alebo rovný 0,1dB - Žiadne praskanie plášťa a lámanie vlákien
4	Opakované ohýbanie	Skúšobná metóda: IEC 60794-1-E6 - Priemer tŕňa:20D (D=priemer kábla) - Hmotnosť predmetu: 15 kg - Frekvencia ohýbania: 30-krát - Rýchlosť ohýbania: 2 s/čas	- Prírastok útlmu@1550nm: menší alebo rovný 0,1dB - Žiadne praskanie plášťa a lámanie vlákien
5	Torzná skúška	Skúšobná metóda: IEC 60794-1-E7 - Dĺžka: 1 m - Hmotnosť predmetu: 25 kg - Uhol: ±180 stupňov - Frekvencia: Väčšia alebo rovná 10/bod	- Prírastok útlmu@1550nm: menší alebo rovný 0,1dB - Žiadne praskanie plášťa a lámanie vlákien
6	Test penetrácie vody	Skúšobná metóda: IEC 60794-1-F5B - Výška tlakovej hlavy: 1 m - Dĺžka vzorky: 3 m - Čas testu: 24 hodín	- Žiadny únik cez otvorený koniec kábla
7	Test cyklovania teploty	Skúšobná metóda: IEC 60794-1-F1 - Teplotné kroky:＋20 stupňov ,＋–40 stupňov ,＋70 stupňov ,＋20 stupňov - Čas testovania:24 hodín/krok - Index cyklu:2	- Prírastok útlmu@1550nm: menší alebo rovný 0,1dB - Žiadne praskanie plášťa a lámanie vlákien
8	Znížte výkon	Skúšobná metóda: IEC 60794-1-E14 - Testovacia dĺžka: 30 cm - Teplotný rozsah:70±2 stupne - Čas testovania:24 hodín	- Nevypadáva žiadna plniaca zmes
9	Teplota	Prevádzka: -40 stupňov ~+60 stupňov Skladovanie/preprava: -50 stupňov ~ +70 stupňov Inštalácia: -20 stupňov ~+60 stupňov
