Patch kábel z optických vlákien: Spoľahlivé pripojenie odolné voči poveternostným vplyvom pre náročné vonkajšie práce
Vo svete FTTH a telekomunikačných sietí sú spoľahlivé vonkajšie pripojenia veľmi dôležité. Vodotesný patch kábel Optitap z optických vlákien je skonštruovaný tak, aby vyhovoval tejto potrebe. Je to silné riešenie pripravené-na{3}}použitie.
Poskytuje skvelé spojenie pre konečné pripojenie k domom a budovám, či už na stĺpoch, v zemi alebo v potrubí. Spája distribučné body s užívateľmi s vynikajúcou ochranou proti poveternostným vplyvom, pevnosťou a jednoduchou inštaláciou.
Náš produkt a ako sme ho navrhli

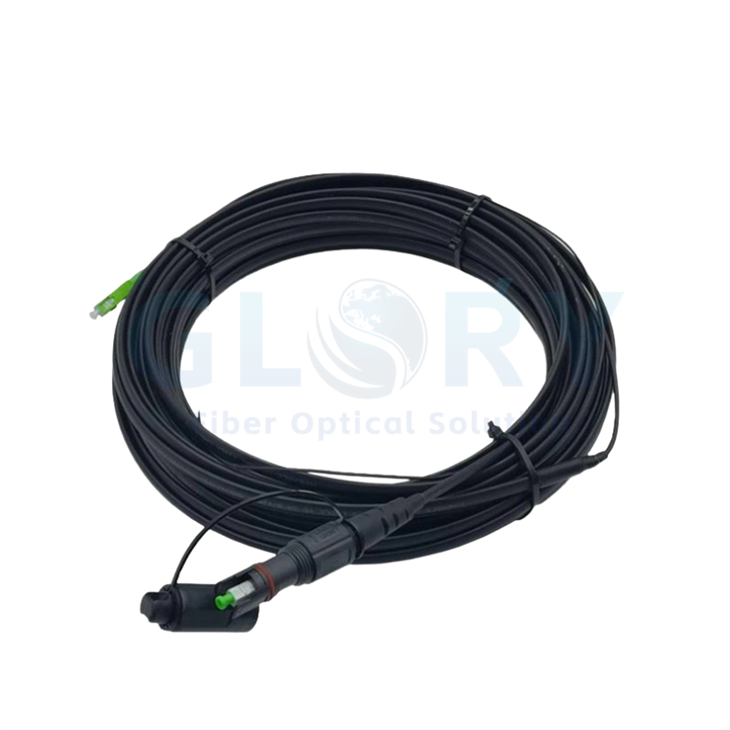

Toto je továrenský-kábel. Na jednom konci je pevný, plochý kábel so špičkovým-konektorom Optitap IP67. Druhý koniec má štandardný konektor SC/APC. Navrhli sme ho na odstránenie bežných problémov: poškodenie vodou, ťažko--vedenie káblov a strata signálu v dôsledku ohýbania.
Kábel je plochý a tenký (4,5 mm x 9,8 mm) a používa vlákno G.657.A2 -necitlivé na ohyb. Vďaka tomu je ideálny pre úzke priestory, ako sú skrine, steny a malé kanály. Myslíme si, že tento praktický dizajn je skutočnou výhodou pre inštalatérov.
Technické špecifikácie a materiály
Kvalita pochádza zo starostlivej konštrukcie:
Kábel:Plochý kábel má silný čierny PE plášť. Odoláva slnku, poškriabaniu a počasiu. Vo vnútri je pevný prvok FRP, vďaka čomu je pevný a odolný proti hlodavcom-. Vlákno je umiestnené v trubici PBT. Skvelou funkciou je vstavaný- medený sledovací drôt 24 AWG. Vďaka tomu je hľadanie zakopaných káblov oveľa jednoduchšie.
Konektory:
Konektor A: Ide o vysokovýkonný{0}}konektor Optitap SC/APC s krytím IP67. Má utesnené kovové telo s jednoduchým skrutkovacím-a{4}}stláčacím mechanizmom. Ľahko sa pripája k zásuvkám Optitap bez náradia. Tesnenia chránia pred prachom a vodou, čo je podľa nás životne dôležité pre dlhú životnosť vonku.
Konektor B:Toto je štandardný konektor SC/APC pre vnútorné vybavenie.
Výkon:Ponúka vynikajúci optický výkon. Vložená strata je menšia alebo rovná 0,3 dB a spätná strata je väčšia alebo rovná 60 dB pre koniec SC/APC. To znamená silné, jasné signály, ktoré spĺňajú všetky sieťové štandardy.
Špecifikácie tonizačného plochého kábla:
|
Tónový drôt |
AWG |
24 |
|
Rozmer |
0,5 mm |
|
|
Materiál |
Meď |
|
|
Počet vlákien |
1~12 vlákien |
|
|
Farebné poťahové vlákno |
Rozmer |
250 + 15μm |
|
Farba |
Štandardná farba |
|
|
Trubička s vyrovnávacou pamäťou |
Rozmer |
2,0 ± 0,1 mm |
|
Materiál |
PBT a GEL |
|
|
Farba |
Biela |
|
|
Pevný člen |
Rozmer |
1,5 ± 0,2 mm |
|
Materiál |
FRP |
|
|
Vonkajšia bunda |
Priemer 1 |
4,5*8,0 (±0,3) mm (bez tonizačného drôtu) |
|
Priemer 2 |
4,5*8,0*9,8 (±0,3) mm (s laditeľným káblom) |
|
|
Materiál |
PE |
|
|
Farba |
Čierna |
|
Špecifikácie zostavy plochého kábla OptiTap SC/APC s tónovaním:
|
Názov produktu |
Vodotesný prepojovací kábel OptiTap SCA na SC/APC Optitap, 1FO SM G657.A2, čierny PE plášť; |
|
Konektor A |
IP67 OptiTap SC/APC Vodotesný konektor |
|
Konektor B |
Normálny konektor SC/APC |
|
Spustite kábel |
Flat Drop kábel 4,5 * 8,0 * 9,8 mm s Tone drôtom |
|
Typ vlákna |
1FO SM G657.A2 |
|
Bunda a farba |
Čierna PE bunda |
|
Strata vloženia |
SC/APC Menšie alebo rovné 0,3 dB |
|
Návratová strata |
SC/APC Väčšie alebo rovné 60 dB |
|
Inštalácia |
Vnútorné / Vonkajšie |
|
Aplikácia |
Anténa, priamo zakopaná, kanálová |
|
Štandardné |
Telcordia GR-20 a navrhnuté pre GR-3120 |
Kľúčové vlastnosti a výhody
Skvelá ochrana pred počasím:Kľúčom je konektor IP67 Optitap. Plne chráni pred prachom a vodou. Vďaka tomu je ideálny pre vonkajšie boxy, stĺpy a podzemné otvory, kde je problémom vlhkosť.
Štíhly a ľahko smerovateľný:Plochý kábel má hrúbku iba 4,5 mm. Ľahko sa zmestí do veľmi stiesnených priestorov, pod koberce alebo cez otvory v stene, kam sa okrúhle káble nedostanú. To skutočne pomáha pri úhľadnej inštalácii u zákazníka.
Rukoväte v tesných ohyboch:Používa vlákno G.657.A2. To udržuje signál stabilný aj v úzkych zákrutách, čo zastaví bežnú príčinu problémov so signálom. Túto funkciu považujem za veľmi spoľahlivú.
Postavené pre život vonku:Bunda odolná voči poveternostným vplyvom, silný člen FRP a pevný konektor spolupracujú. Zvládajú fyzický stres, zmeny teploty a vonkajšie vystavenie po celé roky.
Jednoduché nastavenie Plug-and{1}}Play:Dodáva sa pripravený na použitie. To odstraňuje potrebu spájania vonku. Inštalatéri ho len vyčistia, pripoja koniec SC a zapojte koniec Optitap. Úprimne povedané, inštalácia je oveľa rýchlejšia a jednoduchšia.
Cielené aplikačné scenáre
Tento vodotesný prepojovací kábel je ideálny pre mnoho vonkajších prác:
FTTH drop pripojenia:Vedenie vlákna z pouličnej skrine do domu.
Vzdušné inštalácie:Spojovacie káble medzi stĺpmi, vystavené poveternostným vplyvom.
Zakopané alebo potrubné práce:Umiestnené v zemi alebo v potrubiach so stopovacím drôtom na jeho neskoršie nájdenie.
Bezdrôtový backhaul:Poskytovanie zapečatených spojení pre vonkajšie rádiové zariadenia.
Priemyselné areály:Spoľahlivé pripojenia pre drsné výrobné nastavenia alebo nastavenia dohľadu.
Kvalita a podpora
Náš prísľub kvality
Každý jeden konektor sa vyrába v našich továrňach s certifikáciou ISO-a prechádza brutálnym testovaním. Kontrolujeme každé meranie, testujeme materiály, overujeme optický výkon a simulujeme roky environmentálneho stresu s tepelnými cyklami a vlhkosťou. Robíme to preto, lebo mu musíme dôverovať skôr, ako ho nainštalujete. Táto náročnosť znamená menej porúch v teréne, menej údržby pre vás a lepšiu celkovú hodnotu.
Aby som to zhrnul
Podľa nášho názoru je tento prepojovací kábel z optických vlákien viac než len časť; je to základ pre spoľahlivé siete kdekoľvek. Spojením dôveryhodného optického výkonu so skutočnou fyzickou odolnosťou rieši skutočné problémy. Je to naša odpoveď na budovanie konektivity, ktorá trvá bez ohľadu na to, čo na ňu vrhá prostredie.
Získanie toho, čo potrebujete
Ponúkame štandardné dĺžky s najbežnejšími kombináciami. Vieme však vyrobiť aj presne to, čo potrebujete. Potrebujete konkrétnu dĺžku alebo farbu na jednoduché sledovanie? Iná kombinácia konektorov? Stačí sa opýtať. Kábel vieme prispôsobiť tak, aby sa dokonale hodil k vášmu projektu.
Stručne povedané, tento prepojovací kábel z optických vlákien ST{{0}LC je vysokokvalitným{1}}základným prvkom pre akúkoľvek spoľahlivú optickú sieť. Jeho osvedčený výkon, odolná konštrukcia a flexibilita z neho robia inteligentnú voľbu. Ak chcete sieť, ktorá je nastavená na budúcnosť, toto je komponent, ktorému môžete dôverovať.
