Spoločná uzatváracia kupola

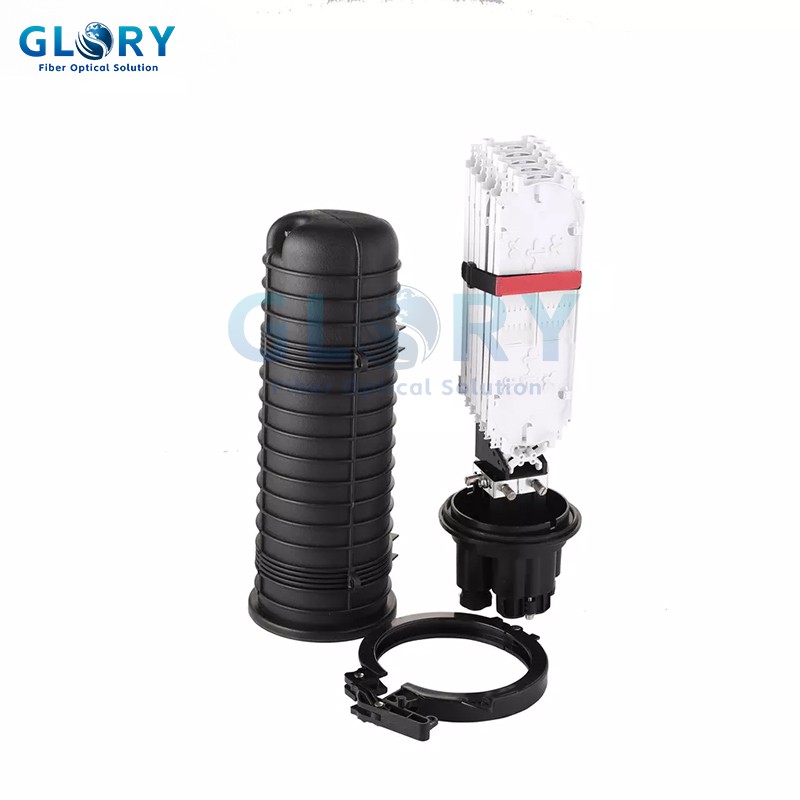

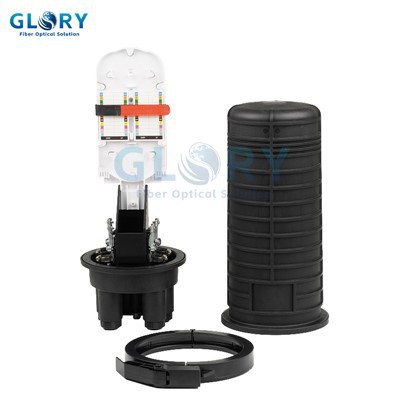

Tento Fiber Splice Closure je kupolový kryt s 1 vstupným a 4 výstupnými portami pre vonkajší optický kábel dovnútra a von, ktorý pojme 144 jadier. Plášť spojovacieho krytu z optických vlákien je z vynikajúceho technického plastu. Vyznačuje sa nízkou hmotnosťou, vysokou mechanickou pevnosťou, anti-starnutím a silnou koróziou-odolnosťou; Vnútri uzatváracieho boxu na spájanie vlákien OSP je možné umiestniť 6 ks 24 zásobníkov na spoje na správu spojov a prebytočných vlákien. Kryt spoja z vlákien má dobrý tesniaci výkon, ochranu až do IP68. Vonkajší uzáver zariadenia sa používa na priame a odbočovacie spojenie počas prenosu optických vlákien a poskytuje spojenie a ochranu spoja.
Spojovacia skrinka z optických vlákien pre OSP mimo závodu integruje funkciu distribúcie, spájania a skladovania vonkajšieho kábla s optickými vláknami (ofc) a možno ho použiť v anténnych, potrubných, stĺpových, nástenných, podzemných projektoch s priamym zakopaním optických káblov.

• Pri diaľkovom{0} prenose a
• lokálne optické distribučné siete
• Fibre To The Home / Fibre To The Curb (FTTH/FTTC).

Aké sú dve hlavné metódy spájania optických vlákien pre spojovacie puzdro z optických vlákien?
Vzhľadom na to, že optické-pripojenia sú čoraz bežnejšie, schopnosť presného spájania optických vlákien je čoraz dôležitejšia. Odteraz môže byť spájanie optických vlákien vykonávané jednou z dvoch metód: tavné spájanie a mechanické spájanie.
Predtým, ako sa pohneme s inštaláciou optických vlákien, je dôležité, aby integrátori pomerne dobre rozumeli obom metódam. Pomohlo by to určiť, ktorá technika bude najlepšie fungovať pre dlhodobé-ciele vašej spoločnosti a bude vyhovovať vašim požiadavkám na výkonnosť a rozpočet.

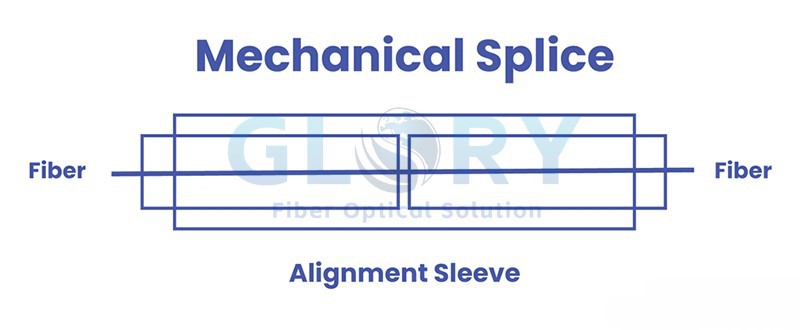

Táto technika spájania optických vlákien zahŕňa presné zarovnanie dvoch káblov z optických vlákien, ktoré sú držané na mieste samostatnou zostavou, a nie trvalou väzbou. Mechanický spoj je navrhnutý tak, aby držal dva optické káble spôsobom, ktorý umožňuje bezproblémový prechod svetla s typickou stratou okolo 0,3 dB alebo 10 %.

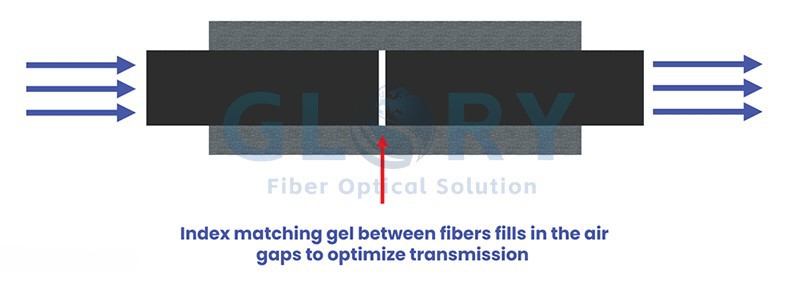

V tomto procese musí technik použiť vyrovnávacie zariadenie spolu s gélom na prispôsobenie indexu. Gél musí mať podobný index lomu, aby sa zvýšila priepustnosť svetla cez kĺb, s minimálnym spätným odrazom.

Mechanické spájanie sa zvyčajne používa, keď je potrebné urobiť spoje rýchlo a jednoducho, napríklad na dočasné pripojenie káblov počas inštalácie. Je to preto, že mechanické spájanie možno v prípade potreby ľahko odpojiť a na spájanie nepotrebujete nákladné zariadenie.

Ďalším spôsobom spojenia dvoch optických káblov - a tentoraz hovoríme o trvalom spojení - je fúzne spájanie.

Pri tejto technike sa stroj alebo elektrický oblúk používa na výrobu tepla a na zatavenie/zvarenie sklenených koncov, ktoré sú presne zarovnané spolu pre nepretržitý prenos svetla. To znamená oveľa nižší útlm okolo 0,1 dB.
Fúzne spájanie vytvára spoľahlivý spoj s nízkou stratou pri vložení a takmer nulovým spätným odrazom, keď sa vykonáva správne, a preto sa používa častejšie ako mechanické spájanie. Používa sa napríklad v dlhých spojoch s vysokou rýchlosťou prenosu dát, ktoré sa po inštalácii pravdepodobne nezmenia.
