Rýchly prehľad produktov
| Názov produktu | Spojka pre kábel z optických vlákien |
|---|---|
| Model | GL-GPJ09-9417-B |
| Kategória produktu | Kryt z optických vlákien |
| Hlavná funkcia | Pripojenie optického kábla, spájanie vlákien, optické rozdelenie, ukončenie adaptéra a zostávajúce ukladanie vlákien |
| Štruktúra | Štruktúra pántu, vodotesné tesnenie a dizajn bez{0}}skrutkovania |
| Materiál | Modifikovaný PP (polypropylén) |
| Stupeň ochrany | IP68 |
| Typické použitie siete | Prístupové siete FTTH, vonkajšie telekomunikačné siete, optické trasy základňových staníc 5G, siete kampusov, inteligentné mestá a dopravné komunikačné linky |

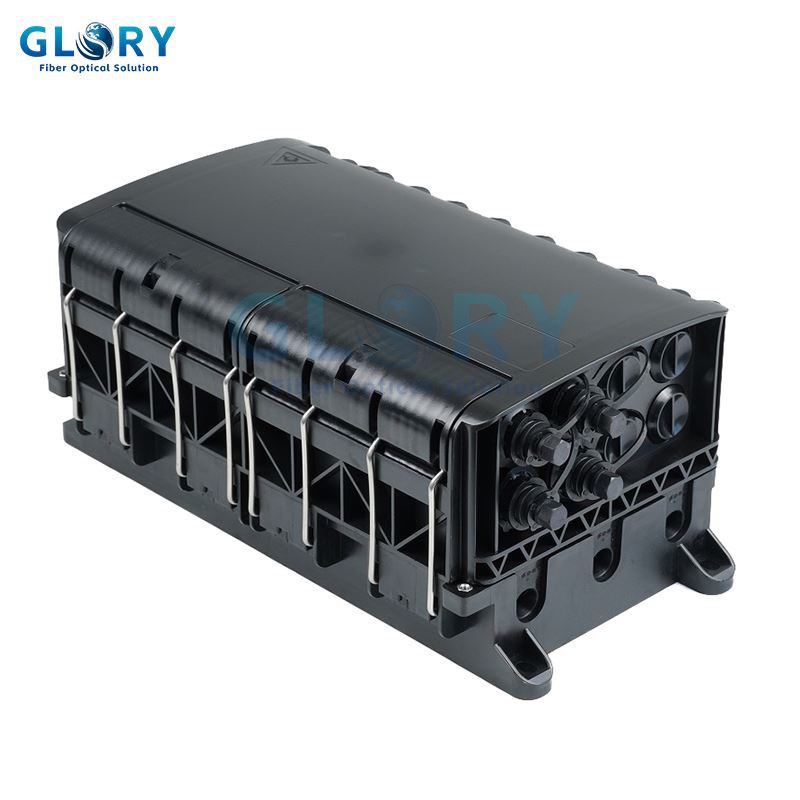

Prehľad produktov
TheSpojka pre kábel z optických vlákien GL-GPJ09-9417-Bje viacú Môže byť použitý s rôznymi štruktúrami optických káblov, vrátane typov voľných rúrok a skeletových káblov.
Telo uzáveru je vyrobené z modifikovaného PP materiálu, ktorý mu dodáva odolnosť voči poveternostným vplyvom, chemickú koróziu, UV odolnosť, vodotesnosť a odolnosť voči fyzickému nárazu pre náročné vonkajšie prostredie.
Môže byť predinštalovaných-s až16 ks tvrdené adaptéry kompatibilné s SC, vďaka čomu je vhodný pre prístup ku spevneným konektorom a jednoduchšie pripojenie s poľnými zariadeniami. Vnútorný priestor podporuje spojovacie podnosy, PLC rozbočovače, konektory optických vlákien a zvyšné ukladanie vlákien.
Technické špecifikácie
| Názov položky | Kryt na spojenie káblov z optických vlákien GL-GPJ09-9417-B |
|---|---|
| Veľkosť | 360 (D) x 200 (Š) x 145 (V) mm |
| Farba | Čierna |
| Káblové porty | Vstup: 3 porty; Výstup: 3 porty |
| Vhodný priemer kábla | Káble Φ3 mm a Φ8–20 mm |
| Stupeň ochrany | IP68 |
| Kapacita spájania vlákien | 72 jadier, 4 ks spojovacích podnosov |
| Kapacita jedného zásobníka | 24 jadier |
| Možnosť PLC Splitter | 2 ks 1:8 alebo 2 ks 1:16 |
| Možnosť konektora | 16 ks Tvrdený adaptér SC |
| Aplikácia | Montáž do vzduchu, montáž do šachty, montáž na stenu a montáž do zeme |
| Vnútorný kartón | 375 × 215 × 180 mm, 1 kus |
| Vonkajší kartón | 460 × 390 × 590 mm, 6 ks |
Kľúčové vlastnosti
Dizajn pántov a bez{0}}skrutiek
Štruktúra pántu a dizajn bez{0}}skrutkového otvárania uľahčujú otváranie uzáveru počas inštalácie, kontroly a údržby v teréne.
Vodotesné krytie IP68
Kryt je určený pre vonkajšie káblové trasy, kde sa vyžaduje vodotesnosť, spoľahlivosť tesnenia a ochrana životného prostredia.
Upravené PP bývanie
Modifikovaný PP materiál poskytuje odolnosť voči poveternostným vplyvom, chemickú koróziu, UV odolnosť a fyzikálnu odolnosť.
Kapacita spoja 72 jadier
Vnútorná štruktúra podporuje až 72 spojov vlákien so 4 spojovacími zásobníkmi, pričom každý zásobník podporuje 24 jadier.
Kompatibilný s PLC splitterom
Uzáver môže podporovať 2 ks 1:8 alebo 2 ks 1:16 PLC rozbočovačov pre optické rozdelenie v prístupových sieťach FTTH a FTTx.
Možnosť tvrdeného SC adaptéra
Predinštalovanie až 16 ks adaptérov kompatibilných s Hardened SC-pre požiadavky na tvrdené pripojenie a prístup do terénu.

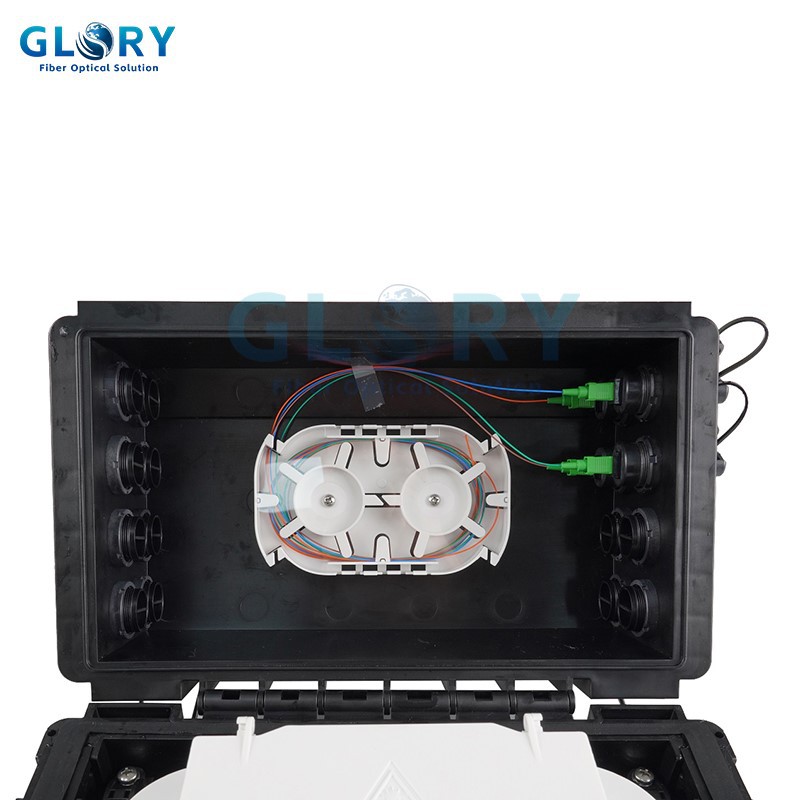

Správa vnútornej štruktúry a káblov
Uzáver poskytuje priestor pre konektory optických vlákien, spojovacie podnosy a zvyšný úložný priestor pre vlákna. To pomáha chrániť vláknové konektory pred vplyvom prostredia a podporuje organizované smerovanie vlákien vo vnútri krytu.
- 3 vstupné porty a 3 výstupné porty pre vstup a výstup kábla
- Vhodné pre optické káble Φ3 mm a Φ8–20 mm
- Plocha spojovacieho zásobníka až pre 72 jadier
- Oblasť inštalácie rozdeľovača PLC pre možnosti rozdeľovača 1:8 alebo 1:16
- Pozícia adaptéra pre tvrdené adaptéry kompatibilné s SC
- Zostávajúci úložný priestor pre vlákna pre čisté vedenie káblov

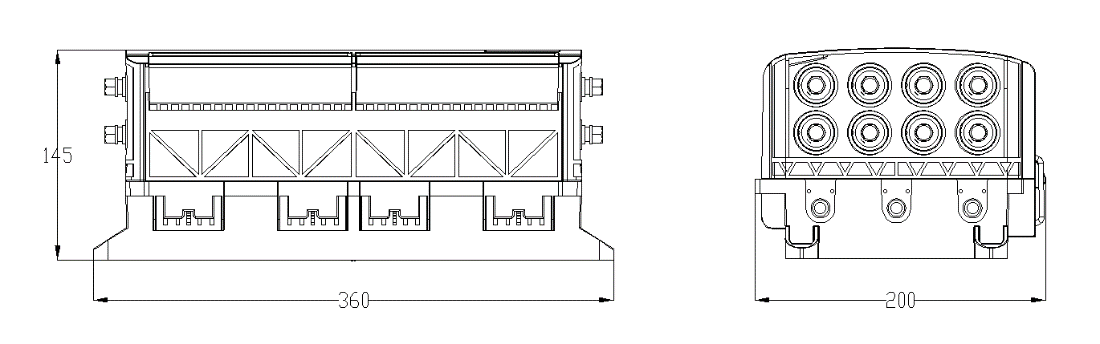

Výkres štruktúry
Štruktúrny výkres pomáha projektantom pochopiť káblové porty, montážnu polohu a usporiadanie krytu pred potvrdením spôsobu inštalácie.
Spôsoby inštalácie
Správna inštalácia je nevyhnutná pre spoľahlivú prevádzku krytov z optických vlákien. Tento uzáver môže byť použitý vo viacerých vonkajších scénach nasadenia v závislosti od trasy siete a stavebných podmienok.

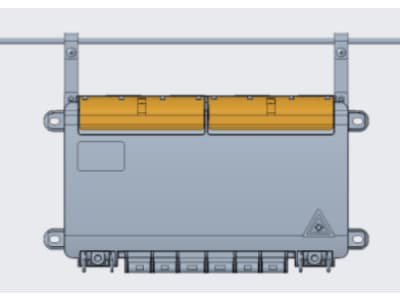

Montáž na anténu
Používa sa na nadzemných trasách optických káblov, kde je uzáver inštalovaný v blízkosti podporných bodov anténnych káblov.

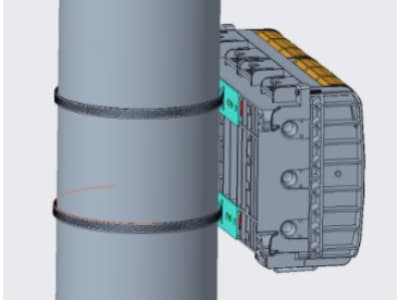

Montáž na tyč
Inštalované na telekomunikačných stĺpoch pre vonkajšie prístupové body, optické distribučné uzly a odbočovacie trasy FTTH.
Stena / Šachta / Podzemie
Vhodné pre montáž na stenu, umiestnenie do šachty a ochranu podzemnej komunikačnej linky tam, kde sa vyžaduje krytie IP68.
Aplikácia a údržba produktu
Hlavné aplikačné scenáre
Tento uzáver z optických vlákien je navrhnutý pre náročné vonkajšie podmienky. Môže byť použitý v prístupových bodoch siete FTTH, optických trasách základňových staníc 5G, firemných kampusových sieťach, komunikačných linkách inteligentných miest a dopravných komunikačných systémoch.
Pokyny pre profesionálnu inštaláciu
Pred inštaláciou skontrolujte, či model produktu zodpovedá typu kábla. Kábel bezpečne upevnite, dokončite spájanie vlákien vo vnútri podnosu a pred konečnou montážou tesne utesnite uzáver požadovaným tesniacim materiálom.
Údržba a životnosť
Počas bežných kontrol skontrolujte plášť, západky a oblasť tesnenia. Ak sa uzáver opäť otvorí, pri jeho zatváraní by sa mala použiť nová tesniaca páska, aby bola zachovaná vodotesná ochrana.
Podpora spoľahlivosti siete
Dobrá inštalácia a údržba pomáhajú chrániť spojovacie body, znižujú poškodenie životného prostredia a znižujú dlhodobé{0}}riziko zlyhania siete vo vonkajších optických trasách.
Servis a podpora projektu
Spoločnosť Glory Optical podporuje tento produkt prostredníctvom záruky, technickej odozvy, podpory dodávateľského reťazca a viacerých{0}}možností kontaktovania kupujúcich projektov.
36-mesačná záruka
Na výrobok sa vzťahuje 36-mesačná záruka kvality od dátumu výroby, ktorá sa vzťahuje na chyby materiálu alebo výrobného spracovania.
Technická podpora
Technický tím môže poskytnúť poradenstvo pri výbere produktu a podporu vzdialenej inštalácie. V prípade veľkých alebo zložitých projektov je možné zabezpečiť-technickú podporu na mieste.
Dlhodobé-náhradné diely
Požadované diely, ako sú tesniaca páska, spojovacie podnosy a adaptéry, je možné dlhodobo uchovávať- pre budúcu údržbu a rozšírenie siete.
Informácie potrebné pre cenovú ponuku
| Požadované informácie | Príklad |
|---|---|
| Model | GL-GPJ09-9417-B |
| Množstvo | Vzorová objednávka / projektová dávka / hromadná objednávka |
| Kapacita spoja | 72 štandardná konfigurácia alebo požiadavka projektu |
| Požiadavka na adaptér | Bez adaptéra / 16 ks Kalené adaptéry kompatibilné s SC |
| Požiadavka PLC Splitter | Bez rozdeľovača / 2 ks 1:8 / 2 ks 1:16 |
| Priemer kábla | Φ3 mm / Φ8–20 mm / veľkosť projektového kábla |
| Spôsob inštalácie | Anténa / šachta / stena / stĺp / podzemné |
| Cieľová krajina | Pre cenovú ponuku a plánovanie dodávok |
FAQ
Otázka: Na čo sa používa GL-GPJ09-9417-B?
Odpoveď: Používa sa ako viac{0}}účelový kryt na pripojenie optického kábla na spájanie vlákien, delenie, distribúciu, ukončenie adaptéra a ochranu vonkajších káblov.
Otázka: Aká je spojovacia kapacita tohto uzáveru?
Odpoveď: Uvedená kapacita spájania vlákien je 72 jadier so 4 spojovacími podnosmi. Každý jeden zásobník podporuje 24 jadier.
Otázka: Môže tento uzáver spoja podporovať rozdeľovače PLC?
A: Áno. Uvedená možnosť rozbočovača je 2 ks 1:8 alebo 2 ks 1:16 PLC rozbočovačov.
Otázka: Môže byť dodaný s tvrdenými SC adaptérmi?
A: Áno. Môže byť predinštalovaný-s 16 kusmi Hardened SC kompatibilných adaptérov pre požiadavky spevneného pripojenia.
Otázka: Aké veľkosti káblov sú podporované?
Odpoveď: Na stránke sú uvedené vhodné káble pre káble Φ3 mm a Φ8–20 mm s 3 vstupnými portami a 3 výstupnými portami.
Otázka: Kde sa dá nainštalovať?
Odpoveď: Môže sa použiť na montáž zo vzduchu, montáž na šachtu, montáž na stenu, montáž na stĺp a inštaláciu do zeme.
Otázka: Existuje iná štruktúra, ak nie sú potrebné tvrdené adaptéry SC?
A: Áno. Glory Optical uvádza ďalšiu štruktúru GL-GPJ09-9417 na spájanie a distribúciu vlákien, keď nie sú potrebné adaptéry Hardened SC.
