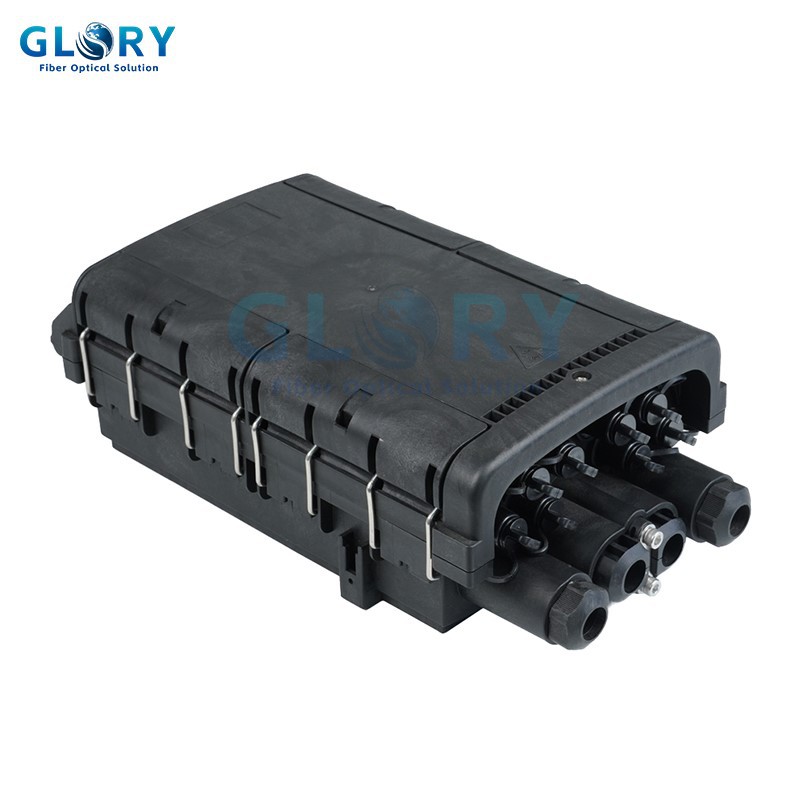

Klenba Joint Closure GL-8207-B sa používa hlavne na pripojenie a ochranu optických vlákien. Tento druh krabice je vhodný na pripojenie nadzemnej, potrubnej a zakopanej rovno a odbočky. Korpus a základňa sú utesnené obručami a gumou. Puzdro uzáveru je vyrobené z kvalitných technických plastov a má dobrú odolnosť proti erózii voči kyselinám a alkalickým soliam, proti starnutiu, ako aj hladký vzhľad a spoľahlivú mechanickú štruktúru. Mechanická konštrukcia je spoľahlivá a má schopnosť odolávať divokému prostrediu a intenzívnym klimatickým zmenám a vážnemu pracovnému prostrediu. Spojovacie podnosy (FOST) vo vnútri kupoly uzáveru spoja sú otočné ako brožúry a majú primeraný polomer zakrivenia a priestor na navíjanie optického vlákna, aby bol polomer zakrivenia optického navíjania 40 mm. Každý optický kábel a vlákno je možné prevádzkovať samostatne.
Špecifikácie
|
Model č |
Kupola uzáveru spoja GL-8207-B |
|
Rozmery |
370 (D) x 210 (Š) x 124 (V) mm |
|
Hmotnosť (kg) |
3.0 - 4.0 |
|
Materiál |
PP+GF |
|
Typ tesnenia |
Mechanické tesnenie |
|
Stupeň ochrany |
IP68 |
|
Adaptér |
8 ks Huawei tvrdený adaptér |
|
Rozdeľovač nakonfigurovaný |
4*1:8 mini PLC |
|
Kapacita spájania vlákien |
96 |
|
Kapacita zásobníka |
24 |
|
Počet zásobníkov |
4 |
|
Aplikácia |
Montáž na stenu / stĺp / anténu |
Funkcia kupoly s uzáverom kĺbov
• Krásny a kompaktný model, pohodlná inštalácia
• Vysoko pevný technický materiál, vodotesnosť IP68
• Netoxický pre všetky materiály; Ne-korozívne pre kovové komponenty
• Konštrukcia Plug and Play v portoch pre káble s pred{0}}konektorovými adaptérmi a
konektory. Je možné nakonfigurovať dizajn protiprachových uzáverov proti-strate
• Pohodlná prevádzka na odizolovanie a zaistenie rozvodných káblov
• Vhodné na{0}}montáž na stenu, na stĺp{1}}, na anténu-a na stojan{3}}
Špecifikácia spojovacieho zásobníka
|
|
Model |
Kapacita zásobníka |
Veľkosť (mm) |
Rozdeľovač |
Jednovláknové spoje |
Spoje pásových vlákien |
|
38# |
24F |
112 x 68 x 8 |
1:8 mikro PLC |
áno |
Nie |
KÁBLOVÉ PRIPOJENIE v kupoly uzáveru spoja

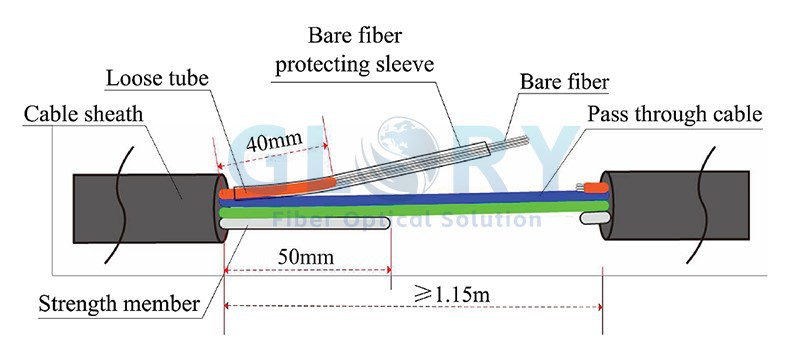

Krok 1 Odizolujte plášť kábla z distribučného kábla; odstráňte plášť aspoň 1,15 m.
Odizolujte voľnú hadičku, ponechajte si dĺžku asi 40 mm. Odrežte a rezervujte výstužný prvok asi 50 mm.
Krok 2 Pomocou skrutkovača vypáčte 4 spony, otvorte kryt.
Krok 3 Pomocou imbusového kľúča odskrutkujte skrutky na strednom-rozpätí rozvodu. Vyberte lisovací blok a tesniaci krúžok s dvojitými otvormi. Odrežte obe strany tesniaceho krúžku. Presuňte distribučný kábel so stredným rozpätím do stredného- portu pre kábel. Nainštalujte tesniacu zostavu v poradí na rozvodný kábel.

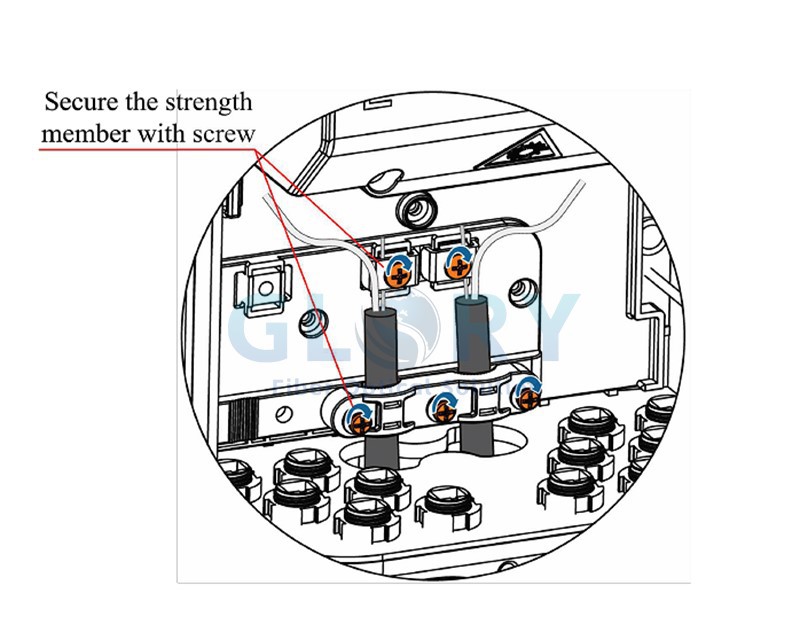

Krok 4 Zaistite výstužný prvok a rozvodný kábel.
Krok 5 Zaistite výstužný prvok a rozvodný kábel.

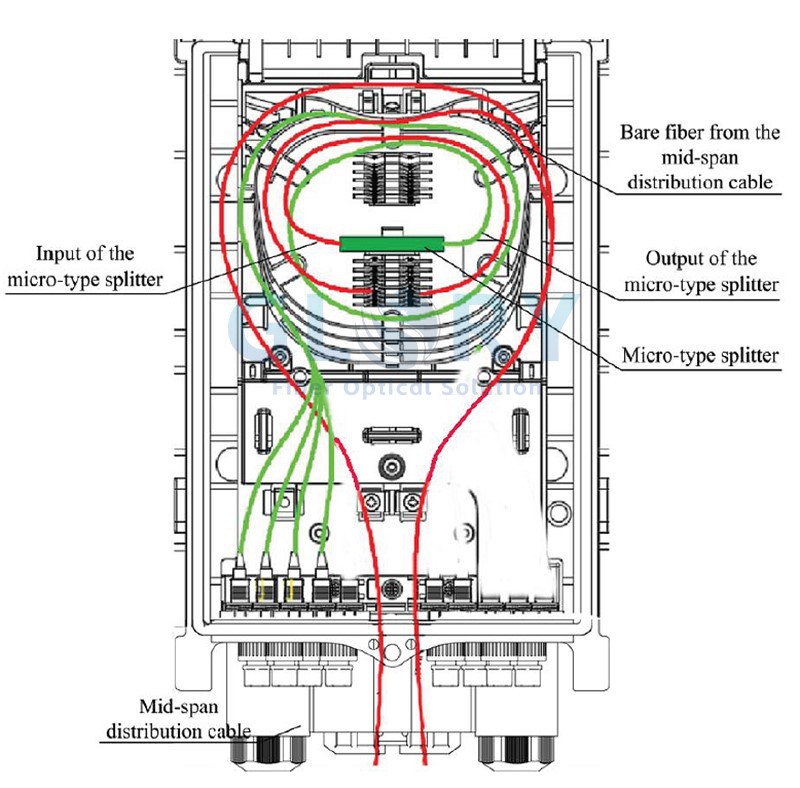

Vláknová trasa v kupole Joint Closure
Trasy vlákien sú uvedené nižšie.
Montáž kupoly uzáveru spoja

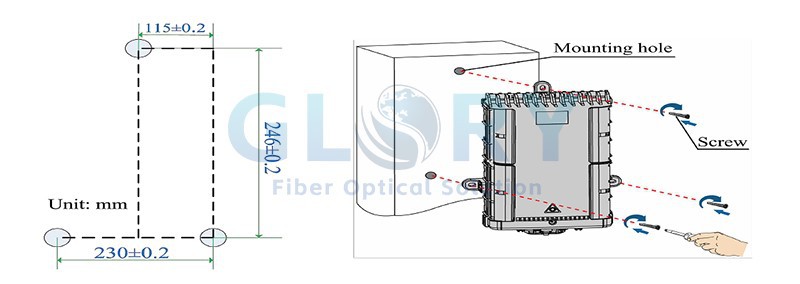

Montáž na stenu-: Vyvŕtajte 3 otvory do steny, rozmer je uvedený nižšie. Samostatne zatĺkajte rozperné manžety do otvorov. Upevnite box na stenu pomocou 3 skrutiek.

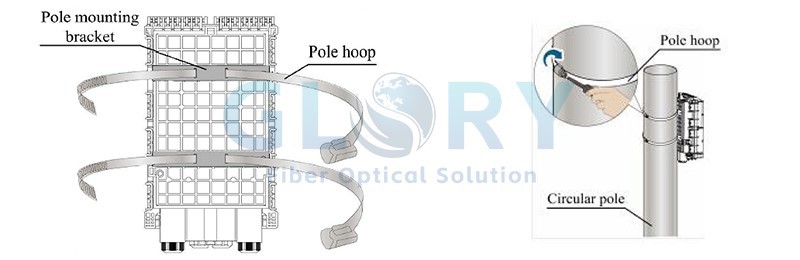

Montáž na stĺp{0}}: Nainštalujte montážne konzoly na zadnú stranu krabice. Vložte obruč do držiakov. Zaistite krabicu na tyči.

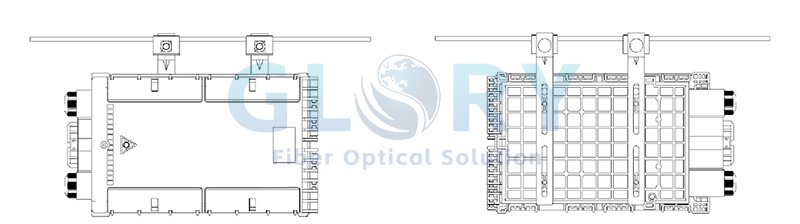

Montáž zo vzduchu

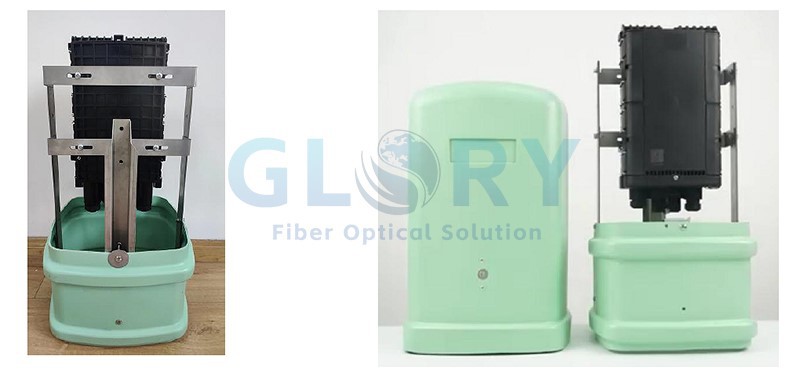

Montáž na podstavec
